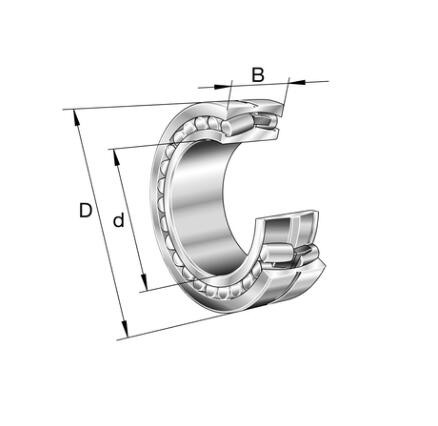

248/1180-B-MB-Soudečkové ložisko

Hlavní údaje o rozměrech a výkonu

d	1 180 mm	Průměr vrtání
D	1 420 mm	Vnější průměr
B	243 mm	Šířka
Cr	8,400,000 N	Základní dynamická únosnost, radiální
C0r	28,000,000 N	Základní statická únosnost, radiální
Ctvůj	1,580,000 N	Mez únavového zatížení, radiální
nG	335 1/min	Omezující rychlost
nϑr	83 1/min	Referenční rychlost
≈m	778 kg	Hmotnost

Montážní rozměry

dmin	1 203 mm	Minimální průměr osazení hřídele
Dmax	1 397 mm	Maximální průměr osazení pouzdra
rmax	5 mm	Maximální poloměr zahloubení

Rozměry

rMin	6 mm	Minimální rozměr zkosení
D1	1 345 mm	Průměr vnějšího kroužku
ds	9,5 mm	Průměr mazacího otvoru
ns	17,7 mm	Šířka mazací drážky

Teplotní rozsah

TMin	-30 stupeň	Provozní teplota min.
TMax	200 stupňů	Provozní teplota max.

Faktory výpočtu

e	0.15	Mezní hodnota Fa/Fr pro použitelnost dif. Hodnoty faktorů X a Y
Y1	4.53	Dynamické axiální zatížení
Y2	6.75	Dynamické axiální zatížení
Y0	4.43	Faktor statického axiálního zatížení



Soudečková ložiska jsou navržena tak, aby zvládala velká radiální a axiální zatížení, a to i v podmínkách nesouososti a vychýlení hřídele. Tato ložiska se vyznačují kulovou vnější oběžnou dráhou a dvěma řadami válečků ve tvaru sudu, což jim umožňuje přizpůsobit úhlové nesouososti mezi vnějším a vnitřním kroužkem. Díky této schopnosti jsou ideální pro aplikace, kde jsou běžné průhyby hřídele nebo montážní chyby. Jejich robustní konstrukce navíc zajišťuje dlouhou životnost i při silném vibračním nebo nárazovém zatížení. Vylepšené mazací kanály a těsnění v pokročilých konstrukcích dále snižují tření a opotřebení.

Tato ložiska nabízejí několik výhod, díky nimž jsou všestranná a spolehlivá v různých aplikacích. Jejich konstrukce jim umožňuje zvládat značné zatížení při zachování výkonu v náročných prostředích, čímž se snižuje údržba a prostoje. Vylepšené konstrukce také vedou k nižším provozním teplotám a prodloužené životnosti maziva, což zvyšuje celkovou účinnost. Díky kombinaci dlouhé životnosti a snížených nároků na údržbu jsou soudečková ložiska cenově výhodnou volbou pro mnoho průmyslových odvětví.

Soudečková ložiska nacházejí široké uplatnění v průmyslových strojích, zejména v důlních, stavebních a manipulačních zařízeních, kde převládají vysoké zatížení a nesouosost. Jsou také nezbytné v zařízeních pro výrobu energie, jako jsou větrné turbíny, které vyžadují robustní a spolehlivá řešení ložisek. V automobilovém sektoru se tato ložiska používají v těžkých nákladních vozidlech a nákladních vozidlech, kde je rozhodující životnost a nosnost. Dále jsou ideální pro papírny v celulózovém a papírenském průmyslu, kde musí odolat velkému zatížení a drsným provozním podmínkám.

Stručně řečeno, soudečková ložiska jsou nepostradatelnými součástmi v různých průmyslových odvětvích díky jejich jedinečné konstrukci a výkonnostním charakteristikám. Jejich schopnost zvládat velká zatížení, vyrovnávat nesouosost a spolehlivě fungovat v náročných prostředích zajišťuje, že hrají klíčovou roli při prodlužování životnosti zařízení a udržování efektivních operací.

ŽÁDNÝ.	d	D	B
248/1180-B-MB	1180	1420	243
22380-BEA-XL-MB1	400	820	243
22380-BEA-XL-MB1-C3	400	820	243
24168-BE-XL-K30-C4	340	580	243
24172-BE-XL	360	600	243
24172-BE-XL-H40	360	600	243
24172-BE-XL-K30	360	600	243
24172-BE-XL-K30-C4	360	600	243
249/710-B-MB	710	950	243
24172-BE-XL-C3	360	600	243
24176-BE-XL	380	620	243
24176-BE-XL-C3	380	620	243
24176-BE-XL-K30-C3	380	620	243
24172-BE-XL-K30-C3	360	600	243
24168-BE-XL-K30-C3	340	580	243
24168-BE-XL	340	580	243
24168-BE-XL-C3	340	580	243
24168-BE-XL-K30	340	580	243
24176-BE-XL-K30-C4	380	620	243
24176-BE-XL-K30	380	620	243
