Soudečkové ložisko 24072-BEA-XL-K30-MB1-C5-

Hlavní údaje o rozměrech a výkonu

d	360 mm	Průměr vrtání
D	540 mm	Vnější průměr
B	180 mm	Šířka
Cr	3,650,000 N	Základní dynamická únosnost, radiální
C0r	6,600,000 N	Základní statická únosnost, radiální
Ctvůj	570,000 N	Mez únavového zatížení, radiální
nG	1,040 1/min	Omezující rychlost
nϑr	570 1/min	Referenční rychlost
≈m	143,2 kg	Hmotnost

Montážní rozměry

dmin	378 mm	Minimální průměr osazení hřídele
Dmax	522 mm	Maximální průměr osazení pouzdra
rmax	4 mm	Maximální poloměr zahloubení

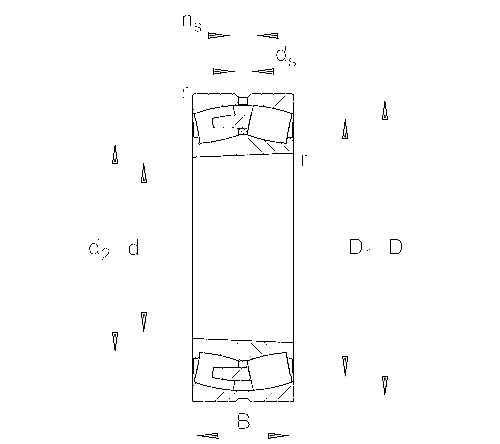

Rozměry

rMin	5 mm	Minimální rozměr zkosení
D1	476,4 mm	Průměr vnějšího kroužku
ds	9,5 mm	Průměr mazacího otvoru
ns	17,7 mm	Šířka mazací drážky

Teplotní rozsah

Tmin	-30 stupeň	Provozní teplota min.
TMax	200 stupňů	Provozní teplota max.

Faktory výpočtu

e	0.3	Mezní hodnota Fa/Fr pro použitelnost dif. Hodnoty faktorů X a Y
Y1	2.23	Dynamické axiální zatížení
Y2	3.32	Dynamické axiální zatížení
Y0	2.18	Statický součinitel axiálního zatížení

Další informace

AH24072-H

Stahovací pouzdro



Soudečková ložiska jsou navržena tak, aby zvládala velká radiální a axiální zatížení, a to i v podmínkách nesouososti a vychýlení hřídele. Tato ložiska se vyznačují kulovou vnější oběžnou dráhou a dvěma řadami válečků ve tvaru sudu, což jim umožňuje přizpůsobit úhlové nesouososti mezi vnějším a vnitřním kroužkem. Díky této schopnosti jsou ideální pro aplikace, kde jsou běžné průhyby hřídele nebo montážní chyby. Jejich robustní konstrukce navíc zajišťuje dlouhou životnost i při silném vibračním nebo nárazovém zatížení. Vylepšené mazací kanály a těsnění v pokročilých konstrukcích dále snižují tření a opotřebení.

Tato ložiska nabízejí několik výhod, díky nimž jsou všestranná a spolehlivá v různých aplikacích. Jejich konstrukce jim umožňuje zvládat značné zatížení při zachování výkonu v náročných prostředích, čímž se snižuje údržba a prostoje. Vylepšené konstrukce také vedou k nižším provozním teplotám a prodloužené životnosti maziva, což zvyšuje celkovou účinnost. Díky kombinaci dlouhé životnosti a snížených nároků na údržbu jsou soudečková ložiska cenově výhodnou volbou pro mnoho průmyslových odvětví.

Soudečková ložiska nacházejí široké uplatnění v průmyslových strojích, zejména v důlních, stavebních a manipulačních zařízeních, kde převládají vysoké zatížení a nesouosost. Jsou také nezbytné v zařízeních na výrobu energie, jako jsou větrné turbíny, které vyžadují robustní a spolehlivá řešení ložisek. V automobilovém průmyslu se tato ložiska používají v těžkých nákladních vozidlech a nákladních vozidlech, kde je rozhodující životnost a nosnost. Dále jsou ideální pro papírny v celulózovém a papírenském průmyslu, kde musí odolat velkému zatížení a drsným provozním podmínkám.

Stručně řečeno, soudečková ložiska jsou nepostradatelnými součástmi v různých průmyslových odvětvích díky jejich jedinečné konstrukci a výkonnostním charakteristikám. Jejich schopnost zvládat velká zatížení, vyrovnávat nesouosost a spolehlivě fungovat v náročných prostředích zajišťuje, že hrají klíčovou roli při prodlužování životnosti zařízení a udržování efektivních operací.

ŽÁDNÝ.	d	D	B
238/1180-BK-MB-C3	1180	1420	180
239/710- kB	710	950	180
239/710-K-MB-C3	710	950	180
239/710- MB	710	950	180
239/710-MB-C3	710	950	180
24072-BEA-XL-K30-MB1-}C5	360	540	180
248/850- MB	850	1030	180
24156-BE-XL-C2	280	460	180
238/1180-B-MB	1180	1420	180
24152-BE-XL-C5	260	440	180
24076-BEA-XL-K30-MB1-}C3	380	560	180
23344-BEA-XL-MA1-T41A	220	460	180
24076-BEA-XL-K30-MB1	380	560	180
24076-BEA-XL-K30-MB1-}C4	380	560	180
24068-BEA-XL-K30-MB1	340	520	180
238/1120-B-MB	1120	1360	180
24068-BEA-XL-MB1-C5	340	520	180
24068-BEA-XL-K30-MB1-C3	340	520	180
24068-BEA-XL-MB1	340	520	180
24068-BEA-XL-MB1-C2	340	520	180
