Soudečkové ložisko 240/1060-BK30-MB-C3-

Hlavní údaje o rozměrech a výkonu

d	1 060 mm	Průměr vrtání
D	1 500 mm	Vnější průměr
B	438 mm	Šířka
Cr	18,800,000 N	Základní dynamická únosnost, radiální
C0r	49,500,000 N	Základní statická únosnost, radiální
Cur	3,000,000 N	Mez únavového zatížení, radiální
nG	295 1/min	Omezující rychlost
nϑr	122 1/min	Referenční rychlost
≈m	2 470 kg	Hmotnost

Montážní rozměry

dmin	1 094 mm	Minimální průměr osazení hřídele
Dmax	1 466 mm	Maximální průměr osazení pouzdra
rmax	8 mm	Maximální poloměr zahloubení

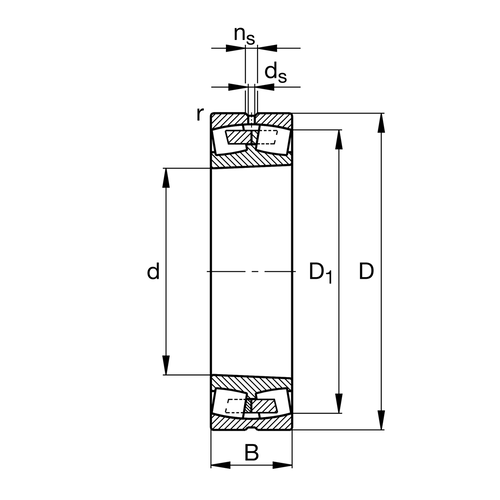

Rozměry

rMin	9,5 mm	Minimální rozměr zkosení
D1	1 353,5 mm	Průměr vnějšího kroužku
ds	12,5 mm	Průměr mazacího otvoru
ns	23,5 mm	Šířka mazací drážky

Teplotní rozsah

Tmin	-30 stupeň	Provozní teplota min.
TMax	200 stupňů	Provozní teplota max.

Faktory výpočtu

e	0.27	Mezní hodnota Fa/Fr pro použitelnost dif. Hodnoty faktorů X a Y
Y1	2.47	Dynamické axiální zatížení
Y2	3.67	Dynamické axiální zatížení
Y0	2.41	Faktor statického axiálního zatížení



Soudečková ložiska jsou navržena tak, aby zvládala velká radiální a axiální zatížení, a to i v podmínkách nesouososti a vychýlení hřídele. Tato ložiska se vyznačují kulovou vnější oběžnou dráhou a dvěma řadami válečků ve tvaru sudu, což jim umožňuje přizpůsobit úhlové nesouososti mezi vnějším a vnitřním kroužkem. Díky této schopnosti jsou ideální pro aplikace, kde jsou běžné průhyby hřídele nebo montážní chyby. Jejich robustní konstrukce navíc zajišťuje dlouhou životnost i při silném vibračním nebo nárazovém zatížení. Vylepšené mazací kanály a těsnění v pokročilých konstrukcích dále snižují tření a opotřebení.

Tato ložiska nabízejí několik výhod, díky nimž jsou všestranná a spolehlivá v různých aplikacích. Jejich konstrukce jim umožňuje zvládat značné zatížení při zachování výkonu v náročných prostředích, čímž se snižuje údržba a prostoje. Vylepšené konstrukce také vedou k nižším provozním teplotám a prodloužené životnosti maziva, což zvyšuje celkovou účinnost. Díky kombinaci dlouhé životnosti a snížených nároků na údržbu jsou soudečková ložiska cenově výhodnou volbou pro mnoho průmyslových odvětví.

Soudečková ložiska nacházejí široké uplatnění v průmyslových strojích, zejména v důlních, stavebních a manipulačních zařízeních, kde převládají vysoké zatížení a nesouosost. Jsou také nezbytné v zařízeních na výrobu energie, jako jsou větrné turbíny, které vyžadují robustní a spolehlivá řešení ložisek. V automobilovém sektoru se tato ložiska používají v těžkých nákladních vozidlech a nákladních vozidlech, kde je rozhodující životnost a nosnost. Dále jsou ideální pro papírny v celulózovém a papírenském průmyslu, kde musí odolat velkému zatížení a drsným provozním podmínkám.

Stručně řečeno, soudečková ložiska jsou díky své jedinečné konstrukci a výkonnostním charakteristikám nepostradatelnými součástmi v různých průmyslových odvětvích. Jejich schopnost zvládat velká zatížení, vyrovnávat nesouosost a spolehlivě fungovat v náročných prostředích zajišťuje, že hrají klíčovou roli při prodlužování životnosti zařízení a udržování efektivních operací.

NE.	d	D	B
240/1120-BK30- MB	1120	1580	462
231/1000-B-MB	1000	1580	462
231/1000-BK-MB	1000	1580	462
240/1120-B-MB	1120	1580	462
232/710-B-MB	710	1280	450
232/710-BK-MB	710	1280	450
232/710-BK-MB-C3	710	1280	450
232/670-BK-MB	670	1220	438
241/710-B-MB	710	1150	438
240/1060-B-MB	1060	1500	438
240/1060-BK30- MB	1060	1500	438
241/710-BK30- MB	710	1150	438
240/1060-BK30-MB-C3	1060	1500	438
232/670-B-MB	670	1220	438
249/1400- MB	1400	1820	425
232/630-BK-MB	630	1150	412
231/900-B-MB	900	1420	412
232/630-B-MB	630	1150	412
241/670-BK30- MB	670	1090	412
240/1000-B-MB	1000	1420	412
