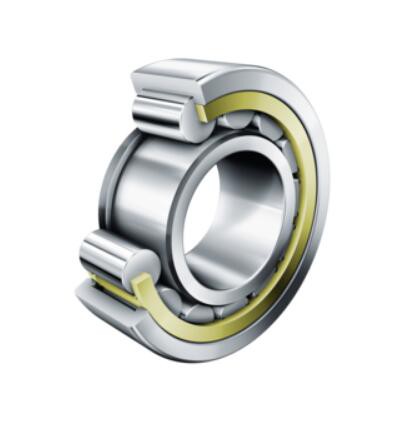

NJ410-XL-M1-Válcové válečkové ložisko
Hlavní údaje o rozměrech a výkonu
| d |
50 mm |
Průměr vrtání |
| D |
130 mm |
Vnější průměr |
| B |
31 mm |
Šířka |
| Cr |
175,000 N |
Základní dynamická únosnost, radiální |
| C0r |
148,000 N |
Základní statická únosnost, radiální |
| Cur |
27,500 N |
Mez únavového zatížení, radiální |
| nG |
9,900 1/min |
Omezující rychlost |
| nϑr |
5,300 1/min |
Referenční rychlost |
| ≈m |
2,3 kg |
Hmotnost |
Montážní rozměry
| dmin |
64 mm |
Minimální průměr osazení hřídele |
| dmax |
69 mm |
Maximální průměr osazení hřídele |
| Dmax |
116 mm |
Maximální průměr osazení pouzdra |
| dc min |
81 mm |
Minimální osazení hřídele |
| rmax |
2 mm |
Maximální poloměr zahloubení |
Rozměry
| rmin |
2,1 mm |
Minimální rozměr zkosení |
| r1 min |
2,1 mm |
Minimální rozměr zkosení |
| s |
3 mm |
Axiální posuv |
| E |
110,8 mm |
Vnější kroužek o průměru oběžné dráhy |
| F |
70,8 mm |
Vnitřní kroužek o průměru oběžné dráhy |
| D1 min |
104,3 mm |
Vnější kroužek s minimálním průměrem žebra |
| d1 |
78,6 mm |
Vnitřní kroužek s maximálním průměrem žebra |
Teplotní rozsah
| Tmin |
-30 stupeň |
Provozní teplota min. |
| Tmax |
150 stupňů |
Provozní teplota max. |
Dodatečné informace
|
HJ410 |
L-podložka |
Válečková ložiska jsou oblíbeným typem valivých ložisek, která se vyznačují vysokou radiální únosností, nízkým třením a jednoduchou konstrukcí. Tato ložiska se skládají z válcového vnitřního kroužku a vnějšího kroužku s válečky umístěnými mezi nimi. Válcové válečky jsou vedeny vnitřním kroužkem a vnějším kroužkem, což umožňuje jejich hladké a rovnoměrné odvalování.
Jednou z hlavních výhod válečkových ložisek je jejich schopnost zvládat velmi vysoká radiální zatížení. Válcový tvar válečků rozděluje zatížení rovnoměrně na velkou kontaktní plochu a snižuje namáhání ložiska. Díky tomu jsou válečková ložiska ideální pro náročné aplikace, jako jsou stavební stroje, důlní stroje a větrné turbíny.
Válečková ložiska se kromě únosnosti vyznačují také nízkým třením a vysokou provozní účinností. Válečky a klec jsou navrženy tak, aby minimalizovaly tření a omezily tvorbu tepla, čímž zlepšily celkový výkon ložiska. To se promítá do lepší energetické účinnosti a delší životnosti.
Válečková ložiska se také snadno instalují a udržují. Jsou k dispozici v řadě velikostí a konfigurací, aby vyhovovaly různým aplikacím, a lze je v případě potřeby snadno vyměnit nebo opravit. Při správném mazání a údržbě mohou válečková ložiska poskytovat spolehlivý a dlouhotrvající výkon.
Některé běžné aplikace válečkových ložisek zahrnují obráběcí stroje, čerpadla, generátory a elektromotory. Pro svůj vysoký výkon a spolehlivost se také běžně používají v automobilovém a leteckém průmyslu.
Celkově jsou válečková ložiska všestranným a spolehlivým řešením pro vysoce namáhané aplikace, kde jsou kritické vysoké radiální zatížení a nízké tření. Díky svému jednoduchému designu, snadné instalaci a údržbě a schopnosti zvládnout náročné podmínky jsou ideální volbou pro širokou škálu průmyslových odvětví a aplikací.
| NE. | d | D | B |
| RSL183306-XL-RV | 30 | 62.3 | 30.2 |
| SL192307-XL | 35 | 80 | 31 |
| NUP2213-E-XL-TVP2-C3>A | 65 | 120 | 31 |
| NJ2307-E-XL-MPAX-C3 | 35 | 80 | 31 |
| RSL182215-XL-RV | 75 | 115.78 | 31 |
| RSL182214-XL | 70 | 111.01 | 31 |
| RSL182215-XL | 75 | 115.78 | 31 |
| RSL182307-XL-RV | 35 | 72.68 | 31 |
| RSL182213-XL-RV | 65 | 106.25 | 31 |
| RSL182214-XL-RV | 70 | 111.01 | 31 |
| RSL182307-XL | 35 | 72.68 | 31 |
| RSL182214-A-XL-BR-3S | 70 | 111.01 | 31 |
| NUP2213-E-XL-TVP2 | 65 | 120 | 31 |
| NUP2215-E-XL-TVP2 | 75 | 130 | 31 |
| NU2213-E-XL-M1 | 65 | 120 | 31 |
| NUP2307-E-XL-TVP2 | 35 | 80 | 31 |
| NJ410-XL-M1 | 50 | 130 | 31 |
| NUP2215-E-XL-M1 | 75 | 130 | 31 |
| SL182213-XL | 65 | 120 | 31 |
| NJ2213-E-XL-M1-C3 | 65 | 120 | 31 |
