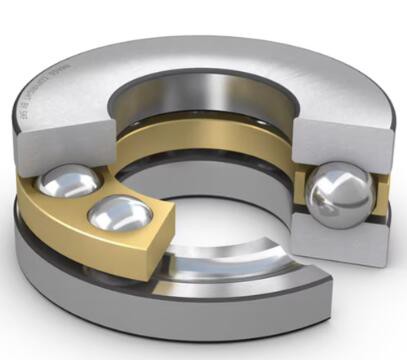

51414 M-jednosměrné axiální kuličkové ložisko
Rozměry
| d |
70 mm |
Průměr vrtání |
|---|---|---|
| D |
150 mm |
Vnější průměr |
| H |
60 mm |
Výška |
| d1 |
≈150 mm |
Podložka hřídele s vnějším průměrem |
| D1 |
≈73 mm |
Vnitřní průměr pouzdra podložka |
| r1,2 |
min.2 mm |
Zkosená rozměrová podložka |
Rozměry opěry
| da |
min.118 mm |
Průměr hřídele opěry |
|---|---|---|
| Da |
max. 102 mm |
Průměr opěrného pouzdra |
| ra |
max. 2 mm |
Poloměr zaoblení |
Údaje o výpočtech
| Základní dynamická únosnost | C |
234 kN |
|---|---|---|
| Základní statická únosnost | C0 |
550 kN |
| Limit únavového zatížení | Pu |
19,3 kN |
| Referenční rychlost |
1 400 ot./min |
|
| Omezující rychlost |
2 000 ot./min |
|
| Minimální faktor zatížení | A |
1.6 |
Charakteristika axiálních kuličkových ložisek
Axiální kuličková ložiska jsou specializovaná valivá ložiska navržená pro axiální zatížení, obvykle v jednom směru. Skládají se ze dvou drážkovaných kroužků a sady kuliček, které umožňují plynulé otáčení a zároveň poskytují efektivní rozložení zátěže. Konstrukce umožňuje minimální tření, což přispívá ke zvýšení provozní účinnosti. Axiální kuličková ložiska se dodávají v různých konfiguracích, včetně jednosměrných a dvousměrných typů, což umožňuje flexibilitu pro různé aplikace. Jejich konstrukce často zahrnuje vysoce kvalitní materiály, jako je ocel nebo keramika, zvyšující životnost a odolnost proti opotřebení, což je klíčové pro výkon v náročných prostředích.
Výhody axiálních kuličkových ložisek
Jednou z hlavních výhod axiálních kuličkových ložisek je jejich schopnost efektivně zvládat axiální zatížení, díky čemuž jsou ideální pro aplikace, kde síly směřují podél hřídele. Tato schopnost zajišťuje dlouhou životnost a spolehlivost a snižuje potřebu časté údržby nebo výměny. Navíc jejich vlastnosti s nízkým třením vedou ke zlepšené energetické účinnosti, což může časem výrazně snížit provozní náklady. Axiální kuličková ložiska se také poměrně snadno instalují a seřizují, což zjednodušuje montážní proces ve strojích a zařízeních. Jejich konstrukce je vhodná pro vysoké rychlosti při zachování stability, takže jsou vhodné pro průmyslové i spotřebitelské aplikace.
Aplikace axiálních kuličkových ložisek
Axiální kuličková ložiska nacházejí široké uplatnění v různých odvětvích, včetně automobilového, leteckého a průmyslového stroje. V automobilovém průmyslu se běžně používají v mechanismech řízení a převodových systémech, kde je nezbytné přesné řízení axiálního zatížení. V leteckých aplikacích podporují axiální kuličková ložiska rotující součásti motorů a turbín a zajišťují bezpečný a efektivní provoz při vysokých rychlostech. Kromě toho se tato ložiska používají v různých typech strojů, jako jsou dopravníkové systémy a čerpadla, kde je řízení axiálního zatížení rozhodující pro výkon a bezpečnost. Jejich všestrannost a spolehlivost činí z axiálních kuličkových ložisek nedílnou součást mnoha technických řešení, která vylepšují funkčnost mnoha zařízení a systémů.
| ŽÁDNÝ. | d[mm] | D[mm] | H[mm] |
| 51417 M | 85 | 180 | 72 |
| 51128 | 140 | 180 | 31 |
| 53320 | 100 | 170 | 59.2 |
| 51416 M | 80 | 170 | 68 |
| 51416 | 80 | 170 | 68 |
| 51320 | 100 | 170 | 55 |
| 51224 | 120 | 170 | 39 |
| 51126 | 130 | 170 | 30 |
| 53222 | 110 | 160 | 40.2 |
| 51415 M | 75 | 160 | 65 |
| 51222 | 110 | 160 | 38 |
| 53318 | 90 | 155 | 54.6 |
| 51318 | 90 | 155 | 50 |
| 51124 | 120 | 155 | 25 |
| 53317 | 85 | 150 | 53.1 |
| 53220 | 100 | 150 | 40.9 |
| 51414 M | 70 | 150 | 60 |
| 51317 | 85 | 150 | 49 |
| 51220 | 100 | 150 | 38 |
| 51122 | 110 | 145 | 25 |
| 53316 | 80 | 140 | 47.6 |
| 51413 M | 65 | 140 | 56 |
| 51316 | 80 | 140 | 44 |
| 53315 | 75 | 135 | 48.1 |
| 53218 | 90 | 135 | 38.5 |
| 51315 | 75 | 135 | 44 |
| 51218 | 90 | 135 | 35 |
| 51120 | 100 | 135 | 25 |
| 51412 M | 60 | 130 | 51 |
| 53314 | 70 | 125 | 44.2 |
